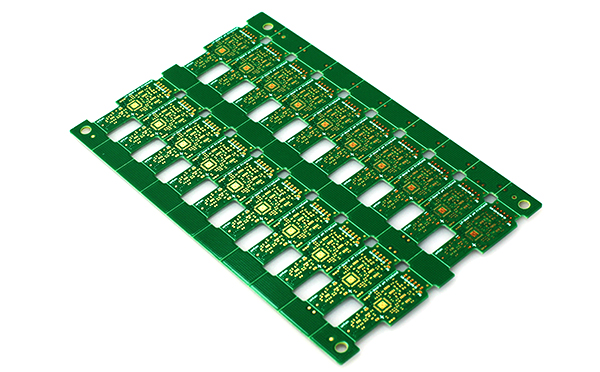

两种常见的PCB板拼版设计
1、V形槽拼版设计
V形槽（V Groove）拼版连接方式，适合于板厚≥1.0mm、PCB（子板）的边为直线的拼版。厚度<1.0mm的PCB板，不太适合采用V形槽拼版方式，因为PCB越薄，V形槽深度越小，采用旋刀分板时不好入槽，手工分板时应力不集中，整板会发生弯曲，容易损坏元器件。
【设计要求】
（1）V形槽形状与尺寸一般的设计要求如下:
剩余厚度，一般取板厚的1/3，最小为0.40mm；
V形槽角度为30°~45°，推荐为30°；
V形槽上下两侧切口的错位应<0.13mm
（2）V形槽两边元器件的高度限制:距离V形槽5mm范围内，器件高接方式度<27mm；距离V形槽5~20mm范围内，器件高度<35mm。
（3）导线或铜皮应远离V形槽边缘1.0mm以上，以避免分板时损伤导体。
【备注】
V形槽加工残余厚度应根据板厚确定，以保证良好的分板与焊接。如果单元PCB上安装有应力敏感元件（如片式电容、BGA等），不推荐采用手工方法分板，应采用机器分板。
V形槽分板机有两种类型，即前后送板（2M）与左右送板（4M），前者PCB运动，容易发生板切偏、应力稳定性差；后者PCB不动，工艺性比较好。
V形槽人工分板应变方向垂直于V形槽方向，而机器分板，应变方向多与V形槽方向成30°~45°角，所以在元器件布局方向方面要求不同。
2、邮票孔拼版设计
邮票孔拼版连接方式，即长槽加邮票孔的连接方式，用于各种外形子板的拼版，其设计参数主要有长槽的尺寸和邮票孔径与间距。
【设计要求】
（1）槽宽一般为1.6~3.0mm，推荐值2.4mm；槽长应≤50mm；槽与槽之间的连接桥宽度按5孔或7孔需要尺寸设计。
（2）邮票孔孔径为Ø0.8mm；孔中心距一般为孔径加0.4mm~0.6mm，板厚取较小的值，板薄取较大的值。
（3）长槽两端半圆与邮票孔相切或连通。
（4）连接桥距角部最大距离为12.5mm。
（5）导线或铜皮应远离邮票孔边缘1.5mm以上，以避免分板时损伤导体。
【备注】
邮票孔连接方式是使用比较多的一种拼版连接方式，适用于形状规则与非规则的PCB。
随着元件布局密度的提高，元器件的布局越来越靠近分割边。为了避免分板时应力对附近元器件的损伤，采用了机械铣切的分板工艺，这种情况下邮票孔的存在就没有了意义，从而派生出长槽孔连接方式，此方式连接强度高，广泛应用于薄板的拼版设计。不足之处就是需要专门的铣削分板机分板。
