SMT与BGA工艺在PCBA加工中的应用

2024-10-09 22:00:00 徐继 4

在现代PCBA（Printed Circuit Board Assembly）加工中，SMT（Surface Mount Technology）和BGA（Ball Grid Array）是两种关键的工艺技术。这些技术不仅提高了电路板的功能密度和可靠性，还在不同类型的电子产品中得到了广泛应用。本文将探讨SMT与BGA工艺在PCBA加工中的应用，并阐明它们的优势和选择标准。

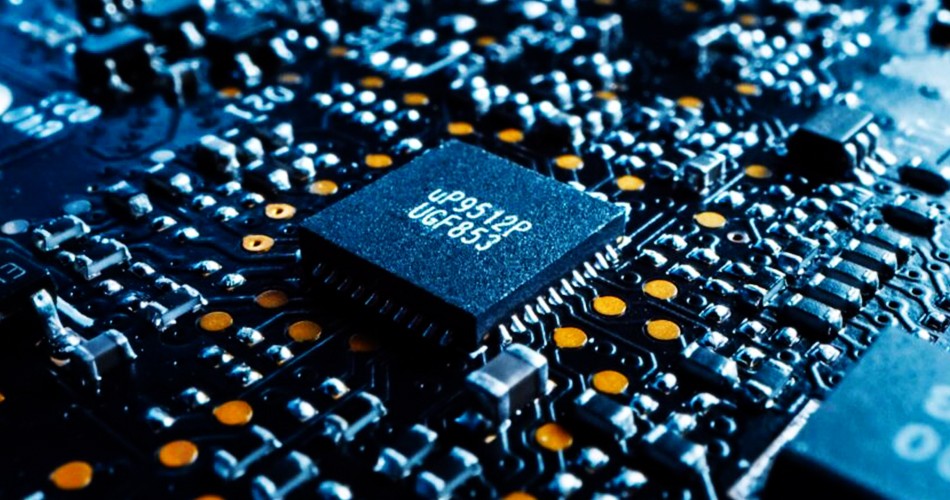

pcba

1、SMT（Surface Mount Technology）概述

SMT（表面贴装技术）是将电子元件直接安装在电路板表面的技术。这种技术较传统的穿孔插装（Through-hole）技术有许多优势：

提高组件密度：SMT允许更小的组件在电路板上安装，从而提高了电路板的组件密度。这对于现代电子产品，如智能手机、平板电脑和其他便携设备，尤为重要。
改善电气性能：由于SMT组件的引脚较短，电气路径更短，这有助于提高信号的传输速度和稳定性。
减少生产成本：SMT工艺通常需要较少的人工干预，可以使用自动化设备进行组装，从而降低了生产成本。
提高可靠性：SMT组件具有较好的抗震动和抗冲击能力，提高了产品的整体可靠性和耐用性。

在PCBA加工中，SMT技术广泛应用于各种电子产品的生产中，包括消费电子、通讯设备和汽车电子等。

2、BGA（Ball Grid Array）概述

BGA（球栅阵列）是一种封装技术，其中IC（集成电路）芯片通过底部的焊球与电路板连接。这种技术具有以下特点：

提高电气性能：BGA封装提供了比传统封装更好的电气性能，特别是在高频应用中。由于焊球的布局提供了更短的电气路径，信号传输更加稳定。
优化热管理：BGA封装设计能够有效分散IC芯片产生的热量，改善热管理性能。这对于高功率应用和高性能处理器尤为重要。
提升组装密度：BGA封装的焊球排列允许更高的引脚密度，适合高集成度的应用。它能够有效利用电路板空间，提高板级密度和整体性能。
增强焊接可靠性：BGA的焊接点分布均匀，减少了焊接缺陷的风险，如虚焊和短路，从而提升了产品的可靠性。

在PCBA加工中，BGA技术广泛应用于处理器、存储器和其他高集成度的芯片封装，特别是在需要高性能和高密度的电子设备中。

3、SMT与BGA工艺的选择标准

在选择SMT和BGA工艺时，考虑以下标准可以帮助确保最佳的加工效果：

设计要求：根据产品的功能需求和设计要求选择合适的工艺。例如，对于高集成度和高性能的应用，BGA可能更适合；而对于需要高密度组件的应用，SMT可能更合适。
生产成本：SMT工艺通常具有较低的生产成本，而BGA封装可能涉及更高的制造和测试成本。需要根据预算进行权衡。
产品可靠性：考虑产品的使用环境和可靠性要求。如果产品需要承受较高的机械应力或恶劣环境，BGA可能提供更好的性能。
技术能力：确保选择的PCBA加工厂具备相关技术能力和设备，以支持SMT和BGA工艺的有效实施。技术能力包括自动化贴片机、焊接设备和测试设施等。

4、应用实例

智能手机：在智能手机中，SMT技术用于安装各种小型元件，如电阻、电容和集成电路，而BGA技术用于处理器和存储器的封装，提升了设备的性能和可靠性。
计算机主板：在计算机主板中，SMT技术用于各种外围组件的组装，而BGA技术则用于处理器和芯片组的封装，确保高性能计算需求的满足。
汽车电子：在汽车电子设备中，SMT技术和BGA技术的结合应用能够满足高密度和高可靠性的要求，确保汽车电子系统在各种工作条件下稳定运行。

结论

在PCBA加工中，SMT和BGA工艺分别在提高组件密度、改善电气性能、优化热管理和增强可靠性方面发挥着重要作用。选择合适的工艺对于确保电子产品的性能和质量至关重要。了解这两种技术的优势和应用领域，可以帮助您在产品设计和制造过程中做出明智的决策，提高生产效率和产品质量。
