PCBA电子工程师须知的10种免费好用的电路设计软件！

工程软件和在线资源往往比较昂贵，但是对于专业人员、学生和爱好者来说非常有益。用户开展项目或者仅进行工程验证时，这些资源往往是必要的，但是相关成本却令许多人望而却步。

本文为工程师和工程研究爱好者们寻找了几款高质量的免费资源，现在将其概述如下。

电路仿真：

PartSim

PartSim是一款基于浏览器的电路仿真器，用户可以通过该软件进行电路实验。

该仿真器布局简单，从而确保易用性，同时提供完整的SPICE仿真引擎、基于Web的原理图捕获工具和图形示波器，可以监视电路的模拟/数字信号电平。

该工具还包含Digi-Key BOM（物料清单），允许用户为设计组件分配零件号，然后找到分销商。

EasyEDA

EasyEDA旨在“通过为电子设计提供全面的数据和协作工具，帮助设计人员更快地将创意转化为制造原型”。EasyEDA提供免费的在线电路仿真、PCB设计和电子电路设计功能。

人们可以访问大量的原理图元件库、PCB封装和包装、spice仿真、模型和子电路，从而节省设计时间。还可以邀请他人进行项目协作，并轻松地在团队中分享设计。标准版免费使用，并提供无限公共项目和2个私人项目。

Autodesk Circuits

Autodesk Circuits是用于电子设计和实验的一组工具。

初学者可以通过Electronics Lab或Circuit Scribe开始简单的实验，而经验丰富的用户则可以直接跳至PCB设计。

该软件提供大量的免费入门教程和项目教程，可以通过Electronics Lab学习。

PCB设计：

DesignSpark PCB

DesignSpark PCB将自己称为“世界上最易于使用的电子设计软件，专门用于快速原型设计，并且可以将你的电路想法更快地转化为可测试的电路板”。

这个软件对原理图尺寸没有限制，所以用户在创建PCB设计时也没有限制。用户也可以导入和导出他们需要的任何格式的文件，并且能够以所需格式创建BOM（物料清单）。

虽然该工具完全免费，但是要注意重要的一点，即用户必须在其网站上注册才能解锁程序，并且在开始工作之前必须确认所显示的广告。

KiCad EDA

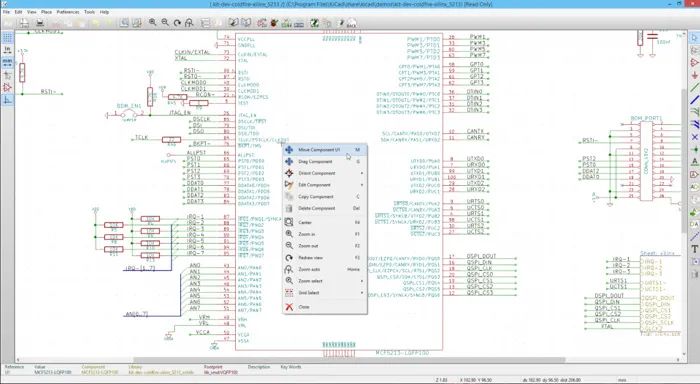

KiCad是一款跨平台的开源电子设计自动化套件。该套件由三个不同的工具组成：Eeschema（原理图捕捉）、PcbNEW（PCB布局）和3D Viewer（通过3D方式查看电路板设计）。

其中3D Viewer是一个独特的工具，可以旋转和平移你的电路板，从而查看2D图中无法看到的细节。

PCBWeb

PCBWeb是一种既支持原理图也支持PCB布局的全功能免费电子设计工具。对于希望简化硬件设计的电子工程师来说，PCBWeb是设计和制造电子硬件的理想工具。

用户可以通过PCBWeb的快速、易用的书写工具来设计多页原理图；PCBWeb还支持覆铜和DRC检查功能，允许用户布局多层板。该资源还集成了Digi-Key零件目录和BOM Manager（物料清单管理器）。

CAD建模

FreeCAD

FreeCAD是一款多平台开源参数化3D建模工具，旨在帮助用户将设计项目变为现实。这是一款通用多功能工具，适合不同级别的用户。想要涉及3D打印的初学者、教育工作者或经验丰富的CAD用户都可以使用FreeCAD。

程序员还可以利用Python“扩展FreeCAD的功能、用脚本实现自动化、构建自己的模块，甚至将FreeCAD嵌入到自己的应用程序中。”

QCAD

QCAD是一款免费的开源2D CAD应用程序。QCAD能够让用户创建各种各样的技术图纸，比如建筑平面图、内饰图、机械零件图、原理图和图表。

该程序的功能列举如下：图层、块（分组）、35种CAD字体、40多种施工工具、20多种修改工具等等。许多用户都非常喜欢QCAD易于使用的界面和多功能性，给出了很高的评价。

ImplicitCAD

ImplicitCAD网站表示：“ImplicitCAD项目致力于利用数学和计算机科学的力量来解决3D打印革命中的愚蠢设计问题”。ImplicitCAD是一款开源程序化CAD工具。这意味着ImplicitCAD使用了一种可以编译成3D对象的编程语言。

程序化CAD的优点包括：对象的可重用性和抽象性；重复性任务的自动化；参数化设计以及软件开发（比如版本控制）的常用工具。

OpenSCAD

OpenSCAD是一款可以创建实体三维CAD模型的免费软件。它允许设计人员创建精确的3D模型和参数化设计，并且可以通过更改参数进行轻松调整。这些文档都是ASCII纯文本脚本。因此，OpenSCAD更像是面向程序员的实体建模工具，通常被认为是设计开源硬件的入门级CAD工具，比如科研和教育科学工具。
