识别贴片电容的方法

2020-05-19 12:01:49 1304

贴片电容的全名为多层片式陶瓷电容器。随着科技的迅速的发展,贴片电容的尺寸越来越小,种类也越来越多,这对贴片电容的识别也增加了不少困难。接下来就带大家来了解识别贴片电容的方法。

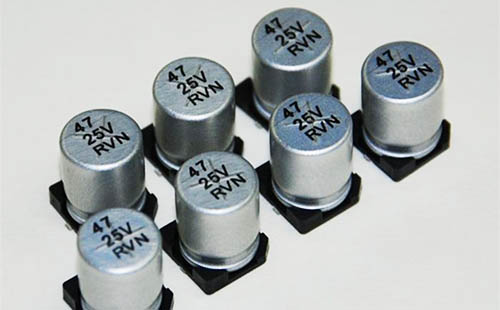

贴片电容

贴片电容有两种尺寸表示方法,一种是英寸为单位,另一种是毫米为单位,目前我国一般说贴片电容的尺寸指的是英寸。贴片电容的型号有0201、0402、0603、0805、1206、1210、1808、1812、2010、2225、2512。

一、贴片电容型号的识别

随着贴片电容的尺寸越来越小,一般采用代码来表示。根据国家标准GB2470-81 的规定,电容器产品型号一般由下列四部分组成:名称、介质材料、分类、序号。

第一部分:名称用字母C表示

第二部分:介质材料用字母表示

第三部分:分类用数字表示,个别用字母表示

第四部分:序号用数字表示

二、贴片电容容量的识别

电容容量的识别可使用数字表示方法来识别,一般采用三位数来表示其容量大小,其中前两位表示有效数字,最后一位则表示有多少个零

例如202PF表示20*100PF

三、贴片电容极性的识别

贴片电容可分为极性和无极性两种,无极性的封装主要为0805和0603封装,而有极性就是我们常见的电解电容。当我们不能判断贴片电容的极性时,可采用万用表进行测量。一般来说,有极性的电容,反向加电压时都会漏电,所以用万用表电阻挡测量,正反电阻不一致的,是有极性的。无极性电容电阻应该都是无穷大。
