什么是DIP?

2020-05-19 12:01:49 882

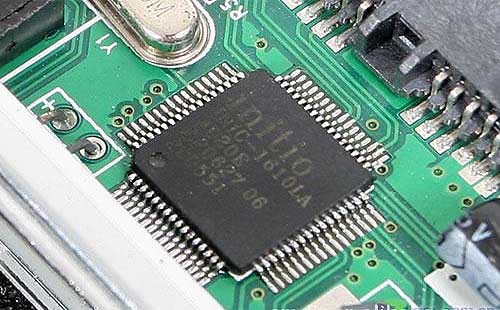

DIP封装,是dual inline-pin package的缩写,也叫双列直插式封装技术,双入线封装,DRAM的一种元件封装形式。指采用双列直插形式封装 的集成电路芯片,绝大多数中小规模集成电路均采用这种封装形式,其引脚数一般不超过100。其特点是适合在PCB(印刷电路板)上穿孔焊接,操作方便。芯片面积与封装面积之间的比值较大,故体积也较大。


DIP封装的CPU芯片有两排引脚,需要插入到具有DIP结构的芯片插座上。当然,也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。DIP封装的芯片在从芯片插座上插拔时应特别小心,以免损坏管脚。DIP封装结构形式有:多层陶瓷双列直插式DIP,单层陶瓷双列直插式DIP,引线框架式DIP(含玻璃陶瓷封接式,塑料包封结构式,陶瓷低熔玻璃封装式)等。

采用这种封装方式的芯片有两排引脚,可以直接焊在有DIP结构的芯片插座上或焊在有相同焊孔数的焊位中。其特点是可以很方便地实现PCB板的穿孔焊接,和主板有很好的兼容性。但是由于其封装面积和厚度都比较大,而且引脚在插拔过程中很容易被损坏,可靠性较差。同时这种封装方式由于受工艺的影响,引脚一般都不超过100个。随着CPU内部的高度集成化,DIP封装很快退出了历史舞台。只有在老的VGA/SVGA显卡或BIOS芯片上可以看到它们的“足迹”。
